催化燃燒

6萬風量VOCs廢氣治理工程

             設

             計

             方

             案

             書

山東東風雙隆機械有限公司

我公司接受委托后，根據建設單位提供的相關數據及資料和，并在實地調查的基礎上，進行總結借鑒國內外先進的工藝技術，并結合我公司類似工程的實際設計和運行經驗，改善車間工作環境、投資省、處理效果好、運行成本低的原則，經過工藝技術的比選論證，編制出了該設計方案，確保廢氣達標，共建設單位和有關部門決策參考。

設計單位簡介

山東東風雙隆環保科技有限公司，座落于一代名相諸葛亮的故里——山東省沂南縣，地址位于東紅公路大莊開發區。東靠膠新鐵路，南鄰日東高速，西臨京滬高速，交通便利暢通，環境優美宜然。

　　企業占地面積96000平方米，擁有五個廠區?，F(xiàn)有各類技術人員300余人，高級工程師28人，企業注冊資金1200萬。現產品遠銷外蒙、朝鮮、俄羅斯、坦桑尼亞等近十個國家。公司下設雙隆環保設備、建筑機械、新能源三大研發生產領域。公司專業從事污水處理技術研發，裝備制造，工程建設，設施運營等全產業鏈一站式綜合服務，以及新農村環境綜合治理、合種污水處理、工業費氣治理方案設計、工程施工、環保設備的研發制造等。公司憑借核心的專利技術，強大的研發水平，完備的行業資質，完善的服務網絡和技術團隊立足于環保技術服務和設備制造領域，為客戶提供全產業鏈一站式服務。擁有先進的制造裝備及質量檢驗設備及先進的水質檢測設備儀器，為研發污水廢氣處理的新技術，新產品，新工藝奠定了科學堅實的基礎。

公司于2009年率先通過ISO19001質量體系，ISO28001職業健康安全體系，ISO24001環境質量體系三體系認證，公司擁有核心專利技術 19項及多項科技成果鑒定，于2014年入選為省級工程技術研究中心，公司的多項產品通過了“中國環境保護產品認證”稱號，2014年12月公司被認定為“高新技術企業稱號”。

東風雙隆環保科技有限公司將繼續秉承持續創新、追求完美、勇?lián)?zé)任的核心價值觀，為社會創造卓越價值，使公司穩定、快速成長為國際化、現代化、專業化的大型綜合性環保企業。

公司產品經營范圍：

公司專業從事生活污水、醫院污水、屠宰污水、養殖污水、工業污水工程的承包及運營服務、人工濕地建設及城鎮污水處理廠建設運營服務。公司主要產品有二氧化氯發生器、地埋式污水處理設備、生活污水處理設備、中水回用設備、醫院污水處理設備、電泳廢水處理設備、口腔醫院污水處理設備、牙科 醫院污水處理設備、寵物醫院污水處理設備、屠宰污水處理設備、養殖污水處理設備、加藥設備、脫氯設備、厭氧生物濾池、IC/UASB厭氧反應器及各類污水處理非標設備。

目前，公司廢氣處理的產品已形成五大系列、六十種規格，包括脫硫脫硝設備、高壓靜電除塵設備、旋風除塵設備、袋式除塵設備、濕式除塵設備，并生產各種除塵配件，還可根據用戶的需求進行非標設計改造。

　　現代化的生產管理和技術管理系統，完善的售后服務習題，保證了產品質量，解除了用戶的后顧之憂。產品實行“三包”，免費安裝調試，培訓技術人員?！耙再|(zhì)量求生存、以信譽求發展”是我們一貫的宗旨。

編制依據

◇《中華人民共和國環境保護法》（2015年1月1日起施行）

◇《中華人民共和國大氣污染防治法》（2000年9月1日起施行）

◇《建設項目環境保護管理?xiàng)l例》，國務院令【1998】253號

◇《產業機構調整指導目錄（2011年本）》，國家發展和改革委員會令【2011】21號

◇《環境空氣質量標準》（GB3095-2012）

◇《山東省工業企業揮發性有機物排放控制標準》（DB12-524-2014）

◇《惡臭污染物排放標準》（DB14554-93）

◇《大氣污染物綜合排放標準》（DB16297-1996）

◇《工業企業設計衛生標準》（GBZ1-2002）

◇《國家職業衛生標準》（GBZ38-2006）

◇《鋼結構設計規范》（GBJ50017-2003）

◇《通風管道技術規程》（JGJ141-2004）

◇《煙囪設計規范》（GBJ51-83）

◇《電氣裝置安裝工程爆炸和火災危險環境電氣裝置施工及驗收規范》（GB50257-96）

◇《電氣裝置安裝工程施工及驗收規范》（GBJ232-82）

◇《通用用電設備配電設計規范》（GB50055-93）

◇《固定源廢氣監測技術規范》（HJ/T397-2007）

◇公司提供的其他基礎資料及要求。

設計原則

本方案遵循的基本指導思想如下：

.采用被國家環?？偩衷u選為“”國家重點環境保護實用技術“”吸附-脫附-（蓄熱）催化燃燒。

設計采用簡單、成熟、可靠的凈化裝置，確保廢氣治理效果

.根據業主要求，采用合理的廢氣處理工藝對其處理；

主要機電設備選用優質、低能耗的國產設備；

廢氣主要成分苯、甲苯、二甲苯、非甲烷總烴等VOCs等。

第二章設計計算

工藝說明

處理風量：60000m3/陸套設備

廢氣處理方式：

廢氣收集+干式過濾+活性碳吸附--催化燃燒脫附再生+風機高空達標排空。

催化燃燒工作原理：

 1.催化燃燒室典型的氣—固相催化反應，其實質是活性氧參與的深度氧化作用。在催化燃燒過成中，催化劑的作用是降低活化能，同時催化劑表面具有吸附作用，使反應物分子富集于表面提高了反應速率，加快了反應的進行。借助催化劑可使有機廢氣在較低的起然溫度下，發生無焰燃燒，并氧化分解為co2和H2o,同時放出大量熱量，從而達到去除廢氣中的有害物的方法。在將廢棄進行催化燃燒的過程中，廢氣經管道有風機送入熱交換器，將廢氣加熱到催化燃燒所需要的氣然溫度，再通過催化劑床層使之燃燒，由于催化劑的存在，催化燃燒的起燃溫度大約為250—300度，大大低于直接燃燒法的燃燒溫度650---800度。因此能耗遠比直接燃燒法為低。

   2結構特點

  設備設計原理先進，用材料獨特，性能穩定，操作簡便，節能省力，安全可靠，無二次污染，運營成本低，一般一個炭箱脫附時間件5---10小時，周期為10---15天脫附一次。吸附有機廢氣的活性炭床，可用催化燃燒后的廢氣進行脫附再生，脫附后的氣體再送入催化燃燒室進行凈化，無需外加能量，運轉費用低，節能效果顯著。催化燃燒室采用陶瓷蜂窩體的貴金屬催化劑，阻力小?；钚愿?。當有機蒸氣濃度達到2000ppM以上時，可維持自然，全自動控制，操作簡易，維護方便。

   3工藝流程及使用范圍

   該吸附濃縮-----蓄熱式催化燃燒設備（RCO）是有三個單元吸附器組成，可同時進行吸附操作，把大風量.低濃度的有機廢氣濃縮成小流量.高濃度的有機廢氣。濃縮后的高濃度氣體連接到蓄熱式催化燃燒設備進行氧化處理（高溫吹脫燃燒）即吸附材料活性炭的再生，恢復其吸附性，再生操作不可同時進行，同一時間只能單個吸附器進行脫附進行操作。該處理工藝可廣泛用于石油、化工、橡膠、油漆、涂裝、家具、家電、印刷等行業中產生的低濃度有機廢氣的凈化處理，可處理的有機物質種類包括苯類、酮類、醇類、醚類和非甲烷總烴等。

  4工藝說明

  車間排放的噴漆廢氣由風機抽動經風管引出后經過預處理（噴淋塔、干事過濾器）后，初步凈化后的氣體進入活性炭吸附器，氣體有機物被活性炭吸附，氣體得到凈化，凈化后的氣體有煙囪排出。

本工藝中吸附器3---7個，其中一個吸附器進行脫附，其余吸附器進行吸附。根據需要開啟，可實現吸附過程的持續工作。飽和后的吸附器，通過啟動閥門切換到脫附狀態，啟動催化床內的電加熱和脫附風機，脫附出的高濃度有機廢氣送入催化燃燒設備，在電加熱和催化劑的作用下，氣體中的有機物質分解成CO2和H2O氣體得到凈化。凈化后的氣體經蓄熱體回收部分熱量后排出，一部分回到RCO的換熱器提升溫度后與新鮮空氣混合至需要的再生溫度，用于脫附活性炭使用，另一部分直接入煙囪排出。本系統采用PLC自動控制、檢測、控制設備運行。

本公司廢氣處理工作原理：

本裝置工作過程可分為二個階段，活性碳吸附階段和活性碳脫附階段，二個階段的工作原理如下：

①性碳吸附過程：

廢氣車間排出的廢氣由漆霧過濾器（環保箱、噴淋塔）除去漆霧粉塵和水霧后進入專用濾芯過濾及分離箱進入活性碳吸附裝置，有機廢氣通過活性碳層時，廢氣中的有機組分被吸引到活性碳的微孔中并濃集保持其中，有機物分從而與其它組分分開，其它組分氣體（潔凈氣體）經風機排空。

②活性碳再生過程：

活性碳使用一段時間，吸附了一定量的溶劑后，會降低或失去吸附能力，此時活性碳需脫附再生，再生后活性碳重新恢復吸附功能，活性碳可繼續使用。

再生時，啟動催化燃燒裝置預熱室電源，將空氣預熱，預熱后的氣體進入吸附箱，箱中活性碳受熱后，活性碳吸附的溶劑揮發出來，溶劑經風機送入催化燃燒室燃燒，分解成CO2和H2O蒸汽等熱空氣，熱空氣一部分回到活性碳吸附箱繼續給活性碳加熱，另一部分排空，熱空氣內部循環多次活性炭即可得到再生。

廢氣處理系統配置說明及部件介紹

廢氣處理系統由干式過濾系統、活性碳吸附系統、催化燃燒再生系統、電氣控制系統及通風管道系統等五大子系統組成。

干式過濾系統：包括過濾箱、抽屜、過濾材料等。

◎過濾器采用鍍鋅板噴塑材料制作，選用抽拉式結構，這種方式使過濾材料更容易清理和更換。

◎過濾材料選用目前凈化效率最高的玻璃纖維網，這種干式過濾材料是根據凈化的特點專業開發出來的，它由玻璃纖維多層復合而成，密度隨著厚度逐漸增大，后面用一層不同材質起支撐作用，具有高效、容量大、運行費用低、阻燃等特點。

◎保證凈化的高效率，保證排放氣體符合國家排放標準，過濾器采用二級過濾的方法，在第一級過濾的基礎上再進行第二級過濾，而且第二級過濾材料更均勻，密度更高?？讖礁?xì)，二級過濾后的凈化率可達到99%以上。

附：干式過濾器參數

活性碳吸附系統：包括吸附箱本體、活性碳、泄壓裝置、溫度傳感器、儀表閥門等。

由于風量較大和有利于脫附再生等因素，活性碳吸附系統采用2個單元并聯而成，

附：吸附器參數

◎由于脫附再生時活性碳床內有高溫氣體，所以吸附床采用雙層隔熱措施，吸附床內膽2mm工業鍍鋅板材料制作，錐斗及上蓋由2mm工業鍍鋅板材料制作。

◎由于吸附炭和吸附的溶劑都是易燃物品，所以在活性碳吸附器上設置泄壓裝置?；钚蕴嘉狡鲀?nèi)的壓力正常狀況下小于0.01MPa，為了保護設備，我們設置的泄壓裝置的泄壓壓力為0.01MPa。

◎吸附床的吸附（出）風閥和再生進（出）閥門均采用電動閥門，此閥門密閉性好、開啟靈活、維修方便、堅固耐用。

◎吸附箱上設置溫度傳感器，傳感器監測吸附箱內溫度，輸出信號。

◎活性炭：

·吸附活性炭選用蜂窩狀活性炭，活性炭的規格：100*100*100

·蜂窩狀活性碳比面積大，吸附能力強。蜂窩狀活性炭流體阻力小，運行耗電省。

·活性炭填充量：活性炭的質量和數量決定廢氣處理設備凈化效率高低，所以要在保證活性碳質量的基礎上，合理配置活性炭的填量，本方案活性炭的填量如下表：

說明：由于目前廢氣濃度不詳，本方案活性碳填充厚度暫按500mm考慮，如果實際濃度較高，設備設計預留增加300mm厚度活性碳的空間，

催化燃燒再生裝置：包括裝置本體、防火閥、電加熱預熱室、催化燃燒室、泄壓裝置、溫度傳感器、連接管道閥門、儀表、催化劑等。

◎?yàn)榱斯?jié)約投資，6個活性碳吸附單元裝置一套催化燃燒再生裝置，每個單元交替、輪流進行脫附再生。

◎廢氣加熱采用無污染、運行穩定的電加熱方式，電加熱室內的電熱管分成三組、由電控箱自動控制，當廢氣溫度低于一定溫度時（可設定）電熱管會自動接通電源給廢氣加熱，當溫度高于一定溫度（可設定）電熱管會自動斷開一組或者多組。以節約電能和安全運行主。電熱管選用耐熱耐用的不銹鋼電熱管。

附：催化燃燒點加熱功率

◎催化燃燒裝置由內膽和外殼組成，內外殼間填滿隔熱材料保證爐體外壁溫度在60℃一下，以防燙傷操作人員和節約能源。內膽由鍍鋅鋼板填充保溫材料制作，外殼鍍鋅板材料噴塑制作。保溫材料選用巖棉，巖棉厚度為100mm。

◎催化燃燒電加熱室和催化室內分別設置溫度傳感器，傳感器由電柜控制，監測電加熱室和催化室內溫度，輸出信號，當電加熱室和催化室內溫度高于設定值時，會自動關閉部分或者全部電加熱。當電加熱室和催化室內溫度該與極限設定值時，會聲光報警并自動關閉所有電加熱。

◎催化燃燒裝置設置稀釋閥，當廢氣濃度超過設定值時，稀釋閥會自動打開閥門，補充自然空氣降低廢氣濃度，保證安全運行。

◎催化室內的催化劑選用蜂窩狀貴金屬催化劑。

◎催化燃燒裝置設置防火閥，如果出現火焰氣體時，防火閥中保險片會融化，隨即防火閥會自動關閉，不讓火焰氣體流到車間和其他設備內，確保安全運行。

◎催化燃燒裝置上設置泄壓裝置，催化燃燒裝置內的壓力正常狀況下小于0.01MPa，為了保護設備，我們設置的泄壓裝置的泄壓壓力為0.01MPa。

◎主要電控系統簡單易操作。

·電器元件選用國產名品。

⑤管道及風機：

◎所有連接管道均選用鍍鋅螺旋風管制作。

◎多由管道的管內流速控制在10-15米/秒。

附：風機型號規格

工藝選擇與確定

基礎數據資料

廢氣來源

活性炭脫附室有機廢氣。

風量

脫附風量約為60000m3/h。

脫附廢氣狀態

高溫(100)，相對濕度≤10%，

 燃燒室廢氣狀態

高溫（200～350℃）

換熱器出口進脫附室廢氣狀態

高溫（200～220℃）

廢氣主要組分

苯、甲苯、二甲苯等VOCs。

 廢氣源濃度

VOCs脫附濃度約為≤8000mg/m3。

排放標準

凈化后廢氣VOCs排放濃度及排放速率達到國家標準《大氣污染物綜合排放標準》GB16297-1996中二級排放標準：

表5.2 GB16297-1996二級排放標準

工藝簡介

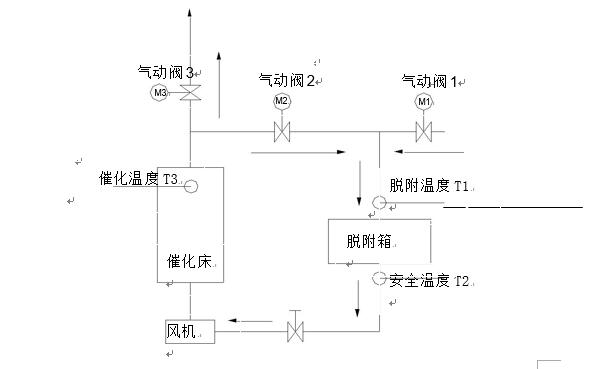

工藝流程

流程說明

啟動脫附風機，氣體經過催化床而被催化床內的電加熱器加熱，加熱后的空氣經過氣動閥門 2 進入活性炭床層，吸附飽和后的活性炭在熱空氣的作用下，有機物質從活性炭表面分離，并隨氣體一起進入催化床，在催化床內催化劑的作用下分解成 CO₂ 和 H₂O，同時放出大量的熱，使氣體溫度進一步提高，高溫氣體在催化床內的換熱器進行部分熱量回收后分兩部分，一部分通過氣動閥門 3 直接排空；另一部分通過氣動閥門 2 進入活性炭層，對活性炭循環再生。通過調節氣動閥 1、2、3 之間的開度，可讓活性炭的脫附溫度穩定地維持在一溫度范圍內。此外，通過控制脫附溫度和風機的流量可使再生氣體中有機物的濃度控制在一合適的范圍內，該濃度燃燒放熱的熱量可維持系統運行需要的熱量，此時，催化床內的電加熱可停止，系統利用再生出來的有機物燃燒放熱來維持運行，節約運行費用。

催化凈化裝置（脫附）原理及吸附器工作過程

催化凈化裝置內設加熱室，啟動加熱裝置，進入內部循環，當熱氣源達到有機物的沸點時，有機物從活性炭內跑出來，進入催化室進行催化分解成 CO₂和 H₂O，同時釋放出能量，利用釋放出的能量再進入吸附床脫附時，此時加熱裝置完全停止工作，有機廢氣在催化燃燒室內維持自燃，尾氣再生，循環進行，直至有機物完全從活性炭內部分離，至催化室分解，活性炭得到了再生，有機物得到催化分解處理。

結構原理說明

催化燃燒：利用催化劑做中間體，使有機氣體在較低的溫度下，變成無害的水和二氧化碳?xì)怏w，即：

將飽和的活性炭解析出來的有機氣體通過脫附引風機作用送入凈化裝置，首先通過除塵阻火器系統，然后進入換熱器，再送入到加熱室，通過加熱裝置，使氣體達到燃燒反應溫度，再通過催化床的作用，使有機氣體分解成二氧化碳和水，再進入換熱器與低溫氣體進行熱交換，使進入的氣體溫度升高達到反應溫度，如達不到反應溫度，這樣加熱系統就可以通過自控系統實現補償加熱，使它完全燃燒，這樣節省了能源，廢氣有效去除率達標排放，符合國家排放標準。

本裝置由主機、引風機及電控柜組成，凈化裝置主機由換熱器、催化床、電加熱元件、阻火阻塵器和防爆裝置等組成，阻火除塵器位于進氣管道上，防爆裝置設在主機的頂部，其工藝流程示意圖如下：

設備特點

用貴金屬鈀、鉑鍍在蜂窩陶瓷載體上作催化劑，凈化效率高，催化劑使用壽命長，氣流通暢，阻力小。

安全設施完備：設有阻火除塵器、泄壓口、超溫報警等保護設施。耗能（二種方案備選）：⑴開始工作時，預熱3h全功率加熱，正常工作時只消耗風機功率即可。當廢氣濃度較低時，自動間歇補償加熱；⑵啟動天燃?xì)馊紵龣C(jī)進行加熱。

運行成本分析

.設備功率表

二.設備運行費用分析

本表為每天運轉費用(8小時/天）

l

第三章  安全措施

由于該系統中的廢氣是易燃易爆氣體且催化燃燒裝置脫附再生時有高溫氣體產生，

為了確保設備安全運行，除了加強安全教育，制定安全操作規程和安全管理制度外，特采取以下措施：

各設備要人員操作的凌空處均設置保護欄桿。

電器均嚴格執行有關規范中有關防雷、接地安全措施和防范各種事故的保護措施。

煙囪設置避雷裝置。

活性炭吸附床和催化燃燒裝置分別設置泄壓裝置。

活性炭吸附床和催化燃燒裝置連接管道中設置防火閥：如果氣體溫度高于280℃時，防火閥中保險片會融化，隨即防火閥會自動關閉，阻止高溫氣體進入活性炭吸附床，確保安全運行。

設置稀釋閥控制濃度：活性炭脫附出來的高濃度氣體在進入催化燃燒前先補充自然空氣降低廢氣濃度，再進行催化燃燒，確保安全運行。

設置補冷風機控制溫度：當活性炭吸附床內的溫度高于設定值時，補冷風機會自動啟動，補充冷風，降低吸附床內溫度，確保安全運行。

活性炭吸附箱和催化燃燒裝置分別設置超溫自動聲光報警、斷電和補風降溫裝置。

活性炭吸附箱和催化燃燒裝置填充氮?dú)夂拖绹娏苎b置：當活性炭吸附床內的溫度高于設定值時（暫定90℃）氮?dú)饪焖偬畛?，若溫度還在升高，（暫定110℃）噴淋會自動打開，確保安全。

高溫設備及管道采取隔熱保溫措施。

第四章 電氣系統

設計范圍

本設備包括廢氣處理站內各裝置的配線、電氣控制、接地等。

設計依據

《民用建設電氣設計規范》（JGJ/T16-1992）

《低壓配電設計規范》（GB50054-95）

 供電電源

廢氣處理系統采用交流380/220V低壓供電。
